Thang Nâng Hàng

Thang nâng hàng là thiết bị nâng hạ cố định dùng để vận chuyển hàng hóa, vật liệu, pallet, xe đẩy hoặc cụm chi tiết theo phương đứng giữa hai hoặc nhiều cao độ. Hàng được đặt lên platform/carriage, sau đó cơ cấu nâng đưa platform di chuyển dọc theo ray hoặc hệ dẫn hướng tới tầng cần nhận hàng.

Trong thực tế, khách hàng có thể tìm cùng nhu cầu bằng nhiều tên như thang tải hàng, thang nâng hàng hóa, thang vận chuyển hàng hóa, thang máy tải hàng, goods lift, cargo lift hoặc material lift. Tuy nhiên các tên gọi này không phải lúc nào cũng đồng nghĩa hoàn toàn về mặt phân loại kỹ thuật, tiêu chuẩn hoặc quyền cho người đi cùng.

Điểm quan trọng khi chọn thang không phải chỉ là “nâng được bao nhiêu kg”, mà còn phải xác định kích thước hàng, chiều cao nâng, số tầng, hướng đưa hàng vào/ra, kích thước platform, tần suất sử dụng và điều kiện mặt bằng. Vì vậy thang nâng hàng công nghiệp thường là một giải pháp theo dự án hơn là một sản phẩm chỉ chọn theo catalogue.

Thang tời hàng, tời nâng hàng, tời tải hàng là các cách gọi rất phổ biến tại Việt Nam, nhưng thường nhấn mạnh hệ truyền động dùng motor, tang cuốn, cáp hoặc xích để kéo platform. Trong khi đó, “thang nâng hàng” là tên bao quát hơn và có thể dùng cho cả hệ tời cáp, xích hoặc hệ thủy lực.

Vì vậy không nên hiểu rằng mọi thang nâng hàng đều là thang tời. Ví dụ thang nâng hàng thủy lực sử dụng cylinder và power pack thủy lực để tạo lực nâng, khác với cơ cấu tời cáp. Hai hệ có thể phục vụ cùng mục đích nâng hàng nhưng khác về nguyên lý, tốc độ, hành trình, bảo trì và cách bố trí thiết bị.

Khi yêu cầu báo giá, khách chỉ cần mô tả nhu cầu thực tế. CST có thể dựa trên tải trọng, chiều cao nâng, kích thước platform và tần suất vận hành để định hướng nên dùng thang tời nâng hàng hay thang nâng hàng thủy lực.

Không. Thang nâng hàng trong nhóm sản phẩm này chỉ dùng để chở hàng hóa, vật liệu, pallet, xe đẩy hoặc thiết bị; không dùng để chở người. Người vận hành không đứng trên platform trong quá trình thiết bị nâng hoặc hạ.

Quy trình sử dụng đúng là đưa hàng vào platform từ bên ngoài, đóng cửa/gate, thực hiện lệnh gọi tầng và nhận hàng tại tầng đích. Cách vận hành này giúp tách người ra khỏi vùng chuyển động của platform và phù hợp với mục đích của thiết bị nâng hàng chuyên dụng.

Nếu công trình có nhu cầu vận chuyển người giữa các tầng thì phải sử dụng thiết bị được thiết kế và phân loại dành cho chở người, không sử dụng thang nâng hàng để thay thế.

Không có một mức tải duy nhất cho tất cả thang nâng hàng thủy lực. Trên website CST hiện có các dải tham khảo từ 500kg, 1000kg, 1500kg, 2000kg, 3000kg đến nhóm 2–5 tấn. Với dự án đặc biệt, cấu hình còn phụ thuộc kích thước platform và điều kiện kết cấu.

Khi chọn tải, không nên chỉ cộng trọng lượng hàng. Cần tính trường hợp hàng nặng nhất, pallet hoặc xe đẩy đi kèm, tải tập trung tại bánh xe, vị trí tâm tải và khả năng phát sinh hàng nặng hơn trong tương lai. Platform 2 tấn dùng cho pallet nhỏ có thể rất khác platform 2 tấn dùng để đặt một cụm máy có tải tập trung.

Do đó, cách làm an toàn hơn là gửi khối lượng lớn nhất + kích thước hàng + cách bốc dỡ. Từ đó mới chọn thang nâng hàng 1 tấn, 2 tấn, 3 tấn hoặc dòng thủy lực tải lớn phù hợp.

Hai hệ đều có thể dùng để nâng hàng giữa các tầng nhưng phù hợp các bài toán khác nhau. Thang nâng hàng thủy lực thường được lựa chọn khi cần chuyển động êm, platform lớn, tải nặng hoặc bố trí phù hợp với power pack và cylinder. Thang tời hàng dùng motor, cáp/xích có thể phù hợp khi hành trình, tốc độ hoặc bố trí cơ khí thuận lợi cho dạng kéo.

Không nên chọn chỉ vì “thủy lực khỏe hơn” hoặc “tời rẻ hơn”. Cần xét chiều cao nâng, tải, kích thước platform, số chu kỳ mỗi ngày, vị trí đặt máy, yêu cầu bảo trì và điều kiện thi công. Một nhà kho chỉ nâng vài lần/ngày sẽ có nhu cầu khác hoàn toàn một dây chuyền sản xuất chạy nhiều chu kỳ liên tục.

Trong báo giá chuyên nghiệp, nên yêu cầu nhà cung cấp nêu rõ nguyên lý truyền động, motor/power pack, cơ cấu chống tụt, phương án bảo trì và phạm vi lắp đặt để so sánh đúng giữa các phương án.

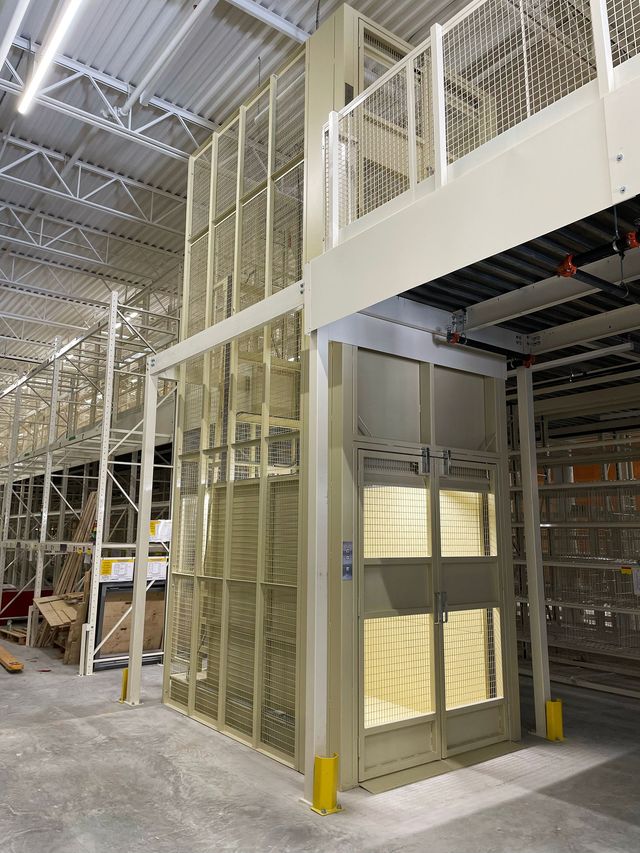

Thang nâng hàng cố định thường phục vụ kho, nhà máy, tầng lửng hoặc tòa nhà có các điểm dừng xác định. Nó được thiết kế gắn với luồng logistics lâu dài của công trình và thường có platform, cửa tầng, control station và vùng bảo vệ.

Vận thăng nâng hàng lại thường gặp ở công trường xây dựng, nơi thiết bị phải nâng vật liệu theo chiều cao công trình và có thể thay đổi cấu hình mast/khung theo tiến độ. Môi trường sử dụng, cách neo giữ, hành trình và yêu cầu thi công khác đáng kể.

CST hiện có cả thang nâng hàng và vận thăng trong hệ sản phẩm. Vì vậy nếu nhu cầu là kho/nhà máy vận hành lâu dài thì nên ưu tiên nhóm goods lift; nếu nhu cầu là đưa vật tư lên cao tại công trường, cần xem riêng vận thăng nâng hàng.

Không hoàn toàn. Thang nâng ô tô hoặc xe máy vẫn là thiết bị nâng theo phương đứng, nhưng phải xử lý kích thước platform rất lớn, tải bánh xe tập trung, khoảng sáng gầm, đường xe vào/ra và yêu cầu dẫn hướng khác với thang chở pallet hoặc kiện hàng.

Ví dụ, một kiện hàng 2 tấn đặt đều trên sàn khác với một ô tô 2 tấn có tải tập trung tại bốn bánh. Vì vậy không nên lấy một platform nâng hàng thông thường rồi mặc định dùng được cho xe chỉ vì tải danh nghĩa tương đương.

Nếu dự án cần nâng xe, nên gửi loại xe, trọng lượng lớn nhất, kích thước tổng thể, khoảng không mặt bằng và cách quay đầu/ra vào để thiết kế đúng thang nâng ô tô/xe máy.

Không nên quyết định chỉ theo cách đơn giản “tải nhẹ dùng 2 trụ, tải nặng dùng 4 trụ”. Số trụ và cách dẫn hướng còn phụ thuộc kích thước platform, chiều cao hành trình, tải lệch, độ ổn định ngang, không gian lắp đặt và cơ cấu truyền động.

Platform dài hoặc rộng, hàng có tâm tải thay đổi hoặc hành trình lớn có thể yêu cầu hệ dẫn hướng khác để giảm rung lắc và kiểm soát độ ổn định. Trong một số thiết kế, hai trụ vẫn có thể đáp ứng tải lớn nếu cấu tạo được tính toán phù hợp; ngược lại bốn trụ không có nghĩa là tự động tốt hơn nếu bố trí không đúng.

Vì vậy thông tin 2 trụ / 4 trụ nên được xem như một đặc điểm cấu hình, không phải tiêu chí duy nhất để đánh giá chất lượng hay khả năng chịu tải của thang.

Có hệ cần pit/hố âm để platform khi dừng ở tầng trệt nằm gần bằng với cốt sàn, giúp pallet jack hoặc xe đẩy đi vào thuận tiện. Nhưng cũng có cấu hình đặt nổi trên nền, sử dụng ramp hoặc giải pháp platform khác khi công trình không thể đào hố.

Việc có pit hay không ảnh hưởng trực tiếp tới cao độ cửa, chiều cao tổng, kết cấu nền, cách đưa hàng vào và phạm vi xây dựng. Với công trình cải tạo, đây là một trong những thông tin cần khảo sát sớm để tránh phải thay đổi kết cấu sau khi thiết bị đã sản xuất.

Khi gửi yêu cầu, nên cung cấp ảnh nền hiện trạng, chiều dày sàn nếu biết, khả năng đào cắt bê tông và loại phương tiện đưa hàng vào platform. CST có thể từ đó tư vấn phương án pit hoặc pitless phù hợp hơn.

Platform phải đủ chứa kiện hàng, pallet hoặc xe đẩy lớn nhất và vẫn có khoảng hở hợp lý để đưa hàng vào/ra. Kích thước không nên chọn bằng cảm giác mà nên bắt đầu từ dài × rộng × cao của hàng lớn nhất.

Nếu dùng pallet jack, trolley hoặc xe đẩy, cần tính cả tay cầm, bánh, hướng quay và vị trí người thao tác bên ngoài cửa tầng. Nếu hàng cồng kềnh nhưng nhẹ, kích thước platform có thể trở thành yếu tố quyết định lớn hơn tải trọng danh nghĩa.

Ngược lại, không nên làm platform quá lớn nếu không cần thiết vì trọng lượng bản thân, khung, ray dẫn hướng và công suất hệ nâng có thể phải tăng theo. Một platform được tối ưu đúng kích thước thường giúp giảm chi phí đầu tư và diện tích chiếm chỗ.

Cửa cùng một mặt nghĩa là hàng vào và ra ở cùng phía platform. Cửa đối diện/through-car cho phép hàng đi xuyên từ một phía sang phía bên kia. Cửa liền kề là hai cửa nằm ở hai cạnh vuông góc nhau, phù hợp khi luồng hàng phải đổi hướng giữa các tầng.

Hướng mở cửa ảnh hưởng bố trí ray, enclosure, vị trí control, luồng pallet jack và khoảng trống tại mỗi tầng. Vì vậy đây là thông tin nên được chốt ngay từ sơ đồ mặt bằng, không để tới khi khung thang đã gia công.

Với kho logistics, chọn đúng hướng cửa có thể rút ngắn đường di chuyển đáng kể. Nếu gửi bản vẽ kho hoặc chỉ cần ảnh hai tầng, CST có thể hỗ trợ định hướng loại cửa hợp lý trước khi đi sâu vào thiết kế.

Trong hệ goods lift công nghiệp, khóa liên động cửa tầng/interlock là một lớp an toàn rất quan trọng. Mục tiêu là hạn chế cửa mở khi platform chưa ở đúng tầng và hạn chế thiết bị vận hành khi cửa chưa ở trạng thái an toàn.

Nếu cửa tầng mở tự do trong khi platform đang ở tầng khác, người hoặc hàng có thể tiếp cận vùng trống nguy hiểm. Vì vậy ngoài cửa/gate, thiết kế còn có thể kết hợp cảm biến trạng thái cửa, limit switch và logic trong tủ điều khiển.

Cấu hình cụ thể phải theo model và yêu cầu áp dụng, nhưng khi so sánh báo giá khách nên hỏi rõ cửa tầng có interlock hay không, loại khóa gì, khi mất điện xử lý thế nào và có cảnh báo trạng thái cửa hay không.

Có thể thiết kế thang nâng hàng sử dụng ngoài trời, nhưng không nên dùng nguyên cấu hình trong nhà rồi chỉ “che thêm mái”. Mưa, bụi, độ ẩm, nắng, gió và môi trường ăn mòn ảnh hưởng tới khung thép, ray, power pack, motor, sensor, cáp điện và tủ điều khiển.

Phương án ngoài trời có thể cần lớp hoàn thiện chống ăn mòn phù hợp, che chắn power pack/tủ điện, giải pháp thoát nước, bảo vệ cảm biến và kiểm soát nước đọng tại pit. Với khu vực gần biển hoặc môi trường hóa chất, yêu cầu chống ăn mòn cần được đánh giá kỹ hơn.

Do đó khi hỏi giá thang nâng hàng ngoài trời, khách nên cung cấp địa điểm, điều kiện mái che, mức độ tiếp xúc mưa và môi trường xung quanh để báo giá đúng ngay từ đầu.

Nguồn điện phụ thuộc công suất motor hoặc hydraulic power pack, tải trọng, tốc độ và cấu hình thiết bị. Những thang nhỏ có thể có giải pháp dùng nguồn phù hợp với hệ điện dân dụng, trong khi thang nâng hàng công nghiệp tải lớn thường cần nguồn 3 pha.

Không nên chốt thiết bị trước rồi mới kiểm tra điện tại công trình. Nếu nguồn hiện hữu không phù hợp, có thể phát sinh chi phí kéo nguồn, nâng công suất, bổ sung bảo vệ điện hoặc thay đổi motor/tủ điều khiển.

Khi khảo sát, nên xác nhận điện áp, số pha, vị trí tủ điện gần nhất và công suất khả dụng. Đây là dữ liệu đơn giản nhưng giúp tránh khá nhiều thay đổi khi lắp đặt.

Thang nâng hàng là thiết bị cơ điện nên cần bảo trì cả cơ khí, truyền động, điện điều khiển và thiết bị an toàn. Những vị trí cần kiểm tra thường gồm chain/cable, pulley/sprocket, roller/guide, hydraulic hose và power pack nếu có, platform, mối hàn/bolt, gate và enclosure.

Phần điện cần kiểm tra limit switch, sensor, interlock cửa, contactor/relay, PLC hoặc control board, nút dừng khẩn và tình trạng dây dẫn. Các cơ cấu chống tụt, overload hoặc safety valve nếu được trang bị cũng phải được kiểm tra theo hướng dẫn của hệ thống.

Tần suất bảo trì nên căn cứ số chu kỳ vận hành, tải sử dụng, môi trường bụi/ẩm và tài liệu của nhà sản xuất. Thang chạy vài lần/ngày trong kho sạch sẽ có lịch bảo trì khác thiết bị chạy liên tục trong nhà máy nhiều bụi.

Trước khi đưa vào vận hành, thiết bị nên được kiểm tra chức năng và tải theo phạm vi thiết kế, quy trình của nhà sản xuất và yêu cầu áp dụng của dự án. Mục tiêu là xác nhận platform, drive, limit, cửa, control và các cơ cấu an toàn hoạt động đúng khi có tải.

Việc “chạy được không tải” chưa đủ để đánh giá một thang nâng hàng. Các hiện tượng rung, lệch platform, tiếng động bất thường, tụt cao độ hoặc quá nhiệt có thể chỉ xuất hiện khi thiết bị làm việc gần tải thực tế.

Khi nhận bàn giao, khách nên yêu cầu rõ biên bản chạy thử, phạm vi tải thử, hướng dẫn vận hành và checklist kiểm tra định kỳ để đội vận hành nội bộ có căn cứ theo dõi về sau.

TCVN 6396-31:2020 có nội dung về yêu cầu an toàn đối với thang máy chuyên dùng chở hàng có thể tiếp cận. Tuy nhiên điều quan trọng là không phải mọi material lift, VRC, thang tời hàng hoặc goods lift đều mặc nhiên thuộc cùng một phân loại.

Việc áp dụng tiêu chuẩn phụ thuộc cấu tạo, mức độ người có thể tiếp cận platform, phương thức vận hành và phạm vi sử dụng. Vì vậy trước khi nói “thang này theo TCVN nào”, cần xác định chính xác thiết bị là goods lift, material lift, VRC, freight elevator hay một dạng thiết bị nâng chuyên dụng khác.

Đối với dự án yêu cầu hồ sơ nghiệm thu hoặc kiểm định, khách nên nêu yêu cầu này ngay trong giai đoạn báo giá để nhà cung cấp xác định đúng phạm vi thiết kế, tài liệu kỹ thuật và thủ tục cần chuẩn bị.

Không nên so giá thang nâng hàng chỉ bằng mức tải 1 tấn, 2 tấn hay 3 tấn. Hai thiết bị cùng tải có thể khác rất nhiều về kích thước platform, hành trình nâng, số điểm dừng, loại drive, enclosure, số cửa tầng và safety devices.

Chi phí còn phụ thuộc việc có pit hay không, khung tự đứng hay liên kết vào công trình, trong nhà hay ngoài trời, nguồn điện, phạm vi vận chuyển, lắp đặt và phần xây dựng đi kèm. Một thang 2 tấn nâng 3m lên mezzanine chắc chắn khác cấu hình thang 2 tấn phục vụ 5 tầng.

Khi so báo giá, nên yêu cầu các bên trình bày cùng một phạm vi: platform, drive, cửa tầng, enclosure, control, thiết bị an toàn, lắp đặt, chạy thử và bảo hành. Khi đó mới biết báo giá nào thực sự kinh tế hơn.

Tối thiểu nên gửi tải hàng lớn nhất, kích thước kiện/pallet, chiều cao nâng, số tầng hoặc số điểm dừng và địa điểm lắp đặt. Nếu đã biết kích thước platform mong muốn hoặc hướng cửa, nên gửi thêm để CST tính phương án nhanh hơn.

Ảnh hiện trường rất hữu ích. Chỉ cần vài ảnh cho thấy nền, tầng lửng, cột/dầm xung quanh, lối đưa hàng vào và nguồn điện gần đó cũng giúp loại bỏ nhiều phương án không phù hợp. Nếu có bản vẽ kiến trúc hoặc layout kho thì càng tốt.

Nếu khách chưa biết phải chọn thang tời hàng, thang nâng hàng thủy lực, 2 trụ hay 4 trụ, không cần tự quyết trước. Hãy mô tả cách đang vận chuyển hàng hiện nay, loại hàng và tần suất; từ đó CST có thể đề xuất cấu hình phù hợp hơn thay vì chỉ báo theo một con số tải trọng.
