BÁT CHUỒN CỐP PHA

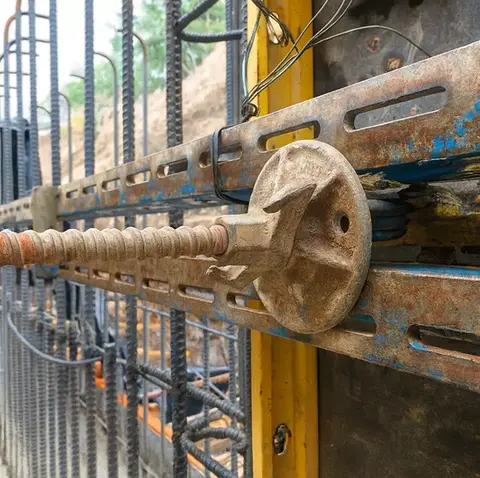

Bát chuồn là phụ kiện ren trong được lắp trên đầu ty ren để tạo và duy trì lực siết tại các điểm liên kết của hệ cốp pha. Xét về thao tác, phần cánh giúp người dùng vặn và tháo thuận tiện hơn. Xét về kỹ thuật, bát chuồn là bộ phận truyền lực từ nẹp hoặc bản tỳ vào thanh ty ren. Khi cốp pha chịu tác động từ bê tông tươi, tải truyền qua mặt khuôn, nẹp, mâm bát, thân/ren bát rồi vào ty. Vì vậy, một bát chuồn đúng không chỉ là “vặn vào được”, mà phải tương thích ren, có mâm phù hợp và còn tình trạng sử dụng tốt. Nếu bát sai ren, ren mòn hoặc mâm biến dạng, điểm liên kết có thể không làm việc như dự kiến.

Trong giao dịch vật tư xây dựng tại Việt Nam, các cách gọi “bát chuồn”, “tán chuồn” và “ốc chuồn” thường được dùng để chỉ cùng một nhóm phụ kiện có cánh xoay dùng với ty ren cốp pha. Tuy nhiên, giống nhau ở tên gọi không có nghĩa mọi sản phẩm trên thị trường giống nhau hoàn toàn. Chúng có thể khác bước ren, biên dạng ren, kích thước mâm, vật liệu, bề mặt và chất lượng gia công. Khi mua hàng, điều quan trọng không phải là tên gọi nào chuẩn hơn mà là sản phẩm có tương thích với hệ ty thật hay không. Vì vậy, CST có thể tiếp nhận mọi cách gọi quen thuộc của khách nhưng vẫn cần quay về dữ liệu kỹ thuật trước khi chốt hàng.

D12, D16 và D17 thường là tên quy cách danh nghĩa của nhóm ty/bát tương ứng. Đây là thông tin nhận diện ban đầu rất hữu ích, nhưng chưa đủ để chọn hàng hoàn toàn chính xác. Người mua vẫn cần xem thêm bước ren, profile ren, kích thước mâm, bề mặt, khối lượng và tình trạng thực tế của lô hàng. Nói cách khác, D12/D16/D17 giúp thu hẹp phạm vi lựa chọn, còn quyết định cuối cùng nên dựa trên đối chiếu mẫu ty hoặc dữ liệu của nhà cung cấp. Nếu chỉ đặt theo tên mà bỏ qua ren, nguy cơ mua về vặn không đều hoặc không dùng được vẫn còn khá cao.

Đường kính danh nghĩa chỉ là một phần của hệ ren. Hai sản phẩm cùng gọi D16 vẫn có thể khác về bước ren, profile, dung sai gia công, đường kính lõi hoặc mức độ hao mòn. Có trường hợp bát vẫn bắt được vài vòng đầu khiến người dùng tưởng là phù hợp, nhưng khi chạy sâu hơn thì bị kẹt, quá rơ hoặc trượt ren. Vì vậy, cùng ký hiệu D16 chưa đủ để kết luận chắc chắn. Với đơn bổ sung cho hệ đang sử dụng, cách an toàn nhất là thử trực tiếp trên thanh ty mẫu, vặn qua một đoạn đủ dài và đánh giá độ ăn ren toàn hành trình.

Hầu như mọi trường hợp mua bổ sung cho hệ cũ đều nên thử trực tiếp trên ty mẫu, đặc biệt khi khách không chắc về bước ren hoặc nguồn gốc vật tư trước đó. Thử mẫu giúp kiểm tra cùng lúc nhiều vấn đề: bát có bắt ren dễ không, có chạy đều không, có quá rơ không, có kẹt cục bộ hoặc trượt khi siết không. Với đơn hàng nhỏ, bước thử giúp khách yên tâm. Với đơn công trình hoặc số lượng lớn, nó giúp giảm đáng kể rủi ro giao nhầm, đổi hàng hoặc chậm tiến độ. Nếu không thể mang mẫu trực tiếp, nên gửi ảnh cận ren kèm kích thước để CST có dữ liệu đối chiếu ban đầu.

Có, và rất nên quan tâm. Mâm tỳ là nơi bát truyền lực ra nẹp hoặc bản tỳ, nên kích thước mâm ảnh hưởng đến vùng tiếp xúc và cách lực được phân bố. Nếu mâm quá nhỏ hoặc không phù hợp với cấu hình đang dùng, vùng tỳ có thể bất lợi. Tuy nhiên cũng không nên hiểu đơn giản rằng mâm càng lớn thì hệ càng mạnh. Khả năng làm việc cuối cùng còn phụ thuộc thân bát, ren, ty ren, vật liệu, bề mặt tỳ và bố trí kỹ thuật của cả hệ. Do đó, mâm nên được xem là một thông số cần đối chiếu cùng với ren chứ không phải chi tiết phụ.

Mỗi loại phù hợp một nhu cầu khác nhau. Hàng đen thường có chi phí dễ tiếp cận hơn và phù hợp khi vật tư quay vòng nhanh, bảo quản tốt. Hàng xi mạ có lợi về ngoại quan và hỗ trợ chống oxy hóa bề mặt tốt hơn. Tuy nhiên, xi mạ không tự động đồng nghĩa với tải cao hơn hoặc chất lượng kỹ thuật tốt hơn về mọi mặt. Yếu tố quyết định vẫn là độ chính xác của ren, vật liệu, khối lượng, chất lượng gia công và sự phù hợp với ty đang dùng. Khi tư vấn, nên dựa trên môi trường sử dụng, thời gian lưu kho, yêu cầu dự án và ngân sách thay vì chỉ chọn theo màu bề mặt.

Không nên trả lời bằng một con số phỏng đoán chỉ dựa trên D12, D16 hay D17. Khả năng của một điểm ty phụ thuộc vào toàn bộ hệ: thanh ty, phần ren của bát, vật liệu, tiết diện lõi, vùng mâm tỳ, tình trạng tái sử dụng, khoảng cách điểm ty, áp lực bê tông tươi và biện pháp thi công. Các hệ formwork chuyên nghiệp thường công bố tải cho tie system cụ thể chứ không chỉ công bố theo tên đường kính. Vì vậy, nếu dự án cần giá trị tải chính thức, cần dùng dữ liệu nhà sản xuất hoặc test report của đúng cặp ty + bát + cấu hình sử dụng, không nên dùng con số truyền miệng trên thị trường.

Bê tông tươi tạo áp lực lên mặt cốp pha. Áp lực này thay đổi theo chiều cao đổ, tốc độ dâng, độ chảy/độ sụt, nhiệt độ và thời gian đông kết. Khi áp lực lớn hơn, hệ nẹp và các điểm ty phải làm việc nhiều hơn. Vì vậy, cùng một loại vật tư nhưng cách bố trí điểm ty có thể khác giữa các công trình. Điều này giải thích vì sao không thể dùng riêng tên D16 hoặc D17 để quyết định khoảng cách điểm ty. Bát chuồn là một phần của bài toán tổng thể về hệ cốp pha và quy trình đổ bê tông, không phải yếu tố độc lập quyết định an toàn.

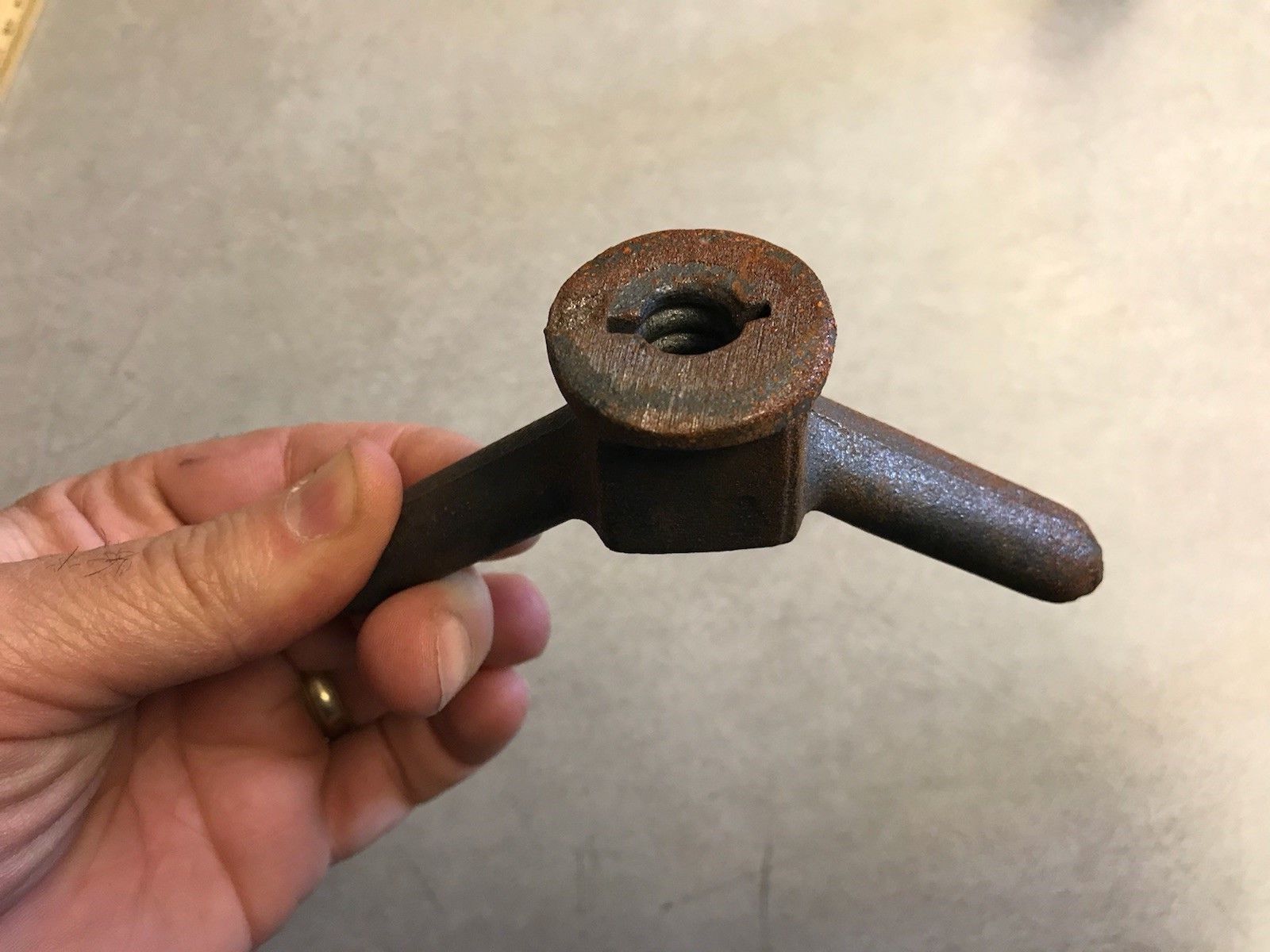

Có thể nếu sau kiểm tra vẫn đáp ứng yêu cầu sử dụng. Điều cần ưu tiên là ren trong, vì đây là vùng làm việc trực tiếp với ty. Một bát nhìn bên ngoài còn nguyên nhưng ren đã mòn/trượt thì vẫn không nên tiếp tục dùng. Ngoài ra cần kiểm tra cánh, thân và mâm tỳ. Rỉ bề mặt nhẹ chưa chắc phải loại ngay nếu ren vẫn sạch, chạy đều và cấu trúc chưa hư hỏng; ngược lại, bát trượt ren, nứt/gãy cánh hoặc mâm biến dạng lớn nên loại khỏi sử dụng. Quản lý tốt nhất là chia thành nhóm “dùng tiếp”, “kiểm tra thêm” và “loại bỏ”.

Các dấu hiệu cần chú ý gồm: ren trong bị mòn hoặc trượt; cánh bát nứt, gãy hoặc cong mạnh; mâm tỳ méo, lệch hoặc mất ổn định; thân bát nứt hoặc biến dạng; bát không chạy đều trên ty đúng hệ; và vật tư có dấu hiệu hư hỏng do va đập hoặc ăn mòn nặng. Một lỗi phổ biến là chỉ nhìn ngoại hình bên ngoài. Trong thực tế, phần ren mới là vùng làm việc quan trọng nhất và có thể xuống cấp trước khi hình dáng tổng thể thay đổi rõ rệt. Vì vậy, trước mỗi chu kỳ tái sử dụng nên có bước thử ren ngẫu nhiên.

Không nên chỉ thử một chiếc rồi kết luận cả lô đều ổn. Nên lấy mẫu ngẫu nhiên ở nhiều bao hoặc nhiều vị trí, thử trên ty mẫu, quan sát ren, kiểm tra mâm/cánh và so khối lượng/kích thước nếu có mẫu chuẩn. Với đơn hàng lặp lại hoặc số lượng lớn, nên thống nhất một mẫu chuẩn đã duyệt để đối chiếu nhanh các lô về sau. Bên cạnh chất lượng từng chiếc, cũng nên kiểm tra cách phân lô và nhãn nhận diện để tránh trộn D12/D16/D17 tại kho hoặc công trường. Quy trình nhận hàng tốt giúp giảm rất nhiều tranh chấp và gián đoạn thi công sau đó.

Nếu công trình đã có ty đúng hệ và chỉ thiếu bát, mua riêng là hợp lý sau khi xác nhận tương thích. Ngược lại, với hệ mới hoặc dự án muốn chuẩn hóa vật tư, mua đồng bộ ty + bát + ống gen/côn theo cấu hình thực tế thường dễ quản lý hơn. Lợi ích lớn nhất của mua đồng bộ là giảm nguy cơ trộn sai ren, kho dễ phân loại và đội thi công ít gặp tình trạng chiếc dùng được chiếc không. Vì vậy, không có một câu trả lời đúng cho mọi khách; lựa chọn phụ thuộc hiện trạng vật tư và mục tiêu quản lý của công trình.

Giá bát chuồn D16 không nên chốt chỉ theo tên D16 vì các lô hàng có thể khác kích thước mâm, khối lượng, vật liệu, bề mặt và số lượng đặt. Giá mua lẻ cũng có thể khác đơn công trình số lượng lớn. Để nhận giá sát nhất, khách nên gửi số lượng, ảnh hoặc mẫu ty đang dùng, kích thước mâm dự kiến, lựa chọn hàng đen/xi mạ và địa điểm giao. CST sẽ đối chiếu quy cách trước khi báo giá thay vì chỉ báo một mức giá chung cho mọi loại D16.

Có thể tổ chức giao theo số lượng và tiến độ thực tế sau khi xác nhận quy cách, tồn kho và địa điểm. Với đơn công trình, nên thống nhất trước cách phân lô D12/D16/D17, yêu cầu bề mặt, mẫu duyệt nếu có, số lượng mỗi đợt và đầu mối nhận hàng. Cách làm này giúp kho công trình dễ kiểm soát hơn và giảm rủi ro trộn sai hệ ren khi vật tư được giao nhiều lần.

Khách nên gửi tối thiểu: D12/D16/D17 dự kiến; ảnh hoặc mẫu ty nếu mua bổ sung; số lượng; kích thước mâm nếu có yêu cầu; hàng đen hay xi mạ; địa điểm giao; ngày cần hàng; và yêu cầu kỹ thuật riêng nếu có. Với đơn dự án, thêm thông tin tiến độ giao nhiều đợt hoặc mẫu cần duyệt sẽ giúp báo giá sát hơn. Trong thực tế, chỉ một ảnh cận ren rõ + một đoạn ty mẫu có thể giúp CST tư vấn chính xác hơn rất nhiều so với yêu cầu ngắn “báo giá bát D16”.
